當代集裝箱建筑模塊化設計策略研究(12)

2013年4月4日

3.4 單箱體空間的拓展

單箱體獨立建筑雖然具有高度的可移動性，但也存在著明顯的缺陷——空間狹小。為突破單個集裝箱內部空間的容量限制，可以通過展開集裝箱的圍護結構來拓展單箱體建筑的內部空間。展開箱體圍護結構的方式有許多，在實際項目的建造中，常需要配合一些輔助構件，例如桿件或索膜，以覆蓋箱體之外的附加空間。

需要注意的是，如果將單箱體集裝箱建筑作為可移動建筑使用，那么針對展開箱體圍護結構的改造必須要保證可移動建筑的裝配效率與運輸效率，因為這類建筑必須能夠被迅速且便利地運輸至特定場地，并在現場快速組裝，以最短的時間提供所需的建筑空間。為提升運輸效率，獨立的可移動集裝箱單元及其內部設施最好能通過一輛集裝箱拖車運輸至制定場地，所有的輔助構件應能夠在運輸過程中收入箱體之內?？梢苿?dòng)集裝箱單元的基礎也應具有相應的可移動性，最好能滿足快速拆卸與組裝的要求。

3.4.1 單箱體空間的拓展策略

3.4.1.1 展開式

展開式是將集裝箱的側墻以一端為軸，將另一端以旋轉的方式打開（圖 3-9）。展開式通常以箱體的框架梁為轉軸，這樣可以保持墻板的完整，但有時也會(huì )采用其他的拆分方式打開箱體。如 Adam Kalkin 設計的 Push Button House II 就改變了以4面側墻為基本單元的展開方式，而是以展開后可能獲得的最大底面積為考慮依據將箱體劃分成了5部分。展開式的拓展策略的操作比較簡單，可以通過輔助設備自動進行，以縮短展開箱體所需要的時間，從而提升集裝箱建筑的可移動性。為滿足實際使用要求，經常會(huì )配合遮篷等構件來圍合拓展空間。

展開式空間拓展示意圖,集裝箱房屋,集裝箱建筑,集裝箱住宅,集裝箱活動房,住人集裝箱

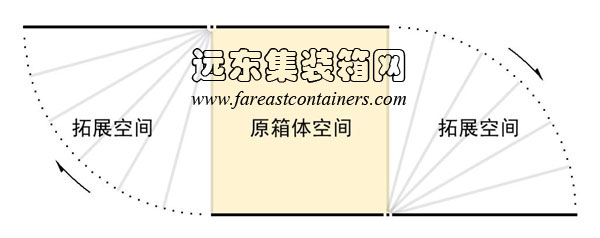

圖 3-9 展開式空間拓展示意圖

Push Button House

Push Button House 是由 Adam Kalkin 設計的一個單集裝箱住宅裝置的展示模型，這個裝置的設計理念是將一套房間的所用功能用房與設備融入到一個集裝箱箱體之內。箱體四周的4面墻體均可以打開，一些家具固定在墻體上，這樣一來，打開后的墻體立即就形成了不同的功能區。例如，一面側墻上固定有一種床以及一套整體式衛浴設施，這面側墻打開后即成為臥室和洗手間；另一面側墻上設有沙發，打開后就能夠配合箱體的中央區域承擔起居室的功能；而兩端的山墻面裝有書架等設施，開啟后也能劃分出不同的功能區域（圖 3-10）。

Push Button House,集裝箱房屋,集裝箱建筑,集裝箱住宅,集裝箱活動房,住人集裝箱

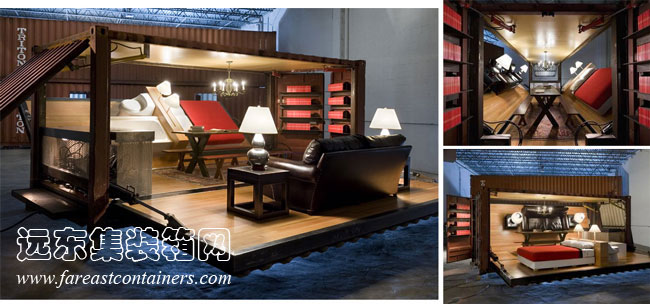

圖 3-10 Push Button House

這一裝置最吸引人之處還在于箱體的開啟與關閉過程實現了自動化，由液壓系統控制，只需輕輕按下一個按鈕，一個閉合的集裝箱就可以在短時間內展開并變身為一個功能齊全的住宅，面積一下擴大了2倍以上。

Push Button House 在2005年的巴塞爾邁阿密海灘藝術博覽會(huì )上首次亮相，吸引了眾多藝術家、設計師以及大眾的目光。雖然這一裝置并沒有作為實際建筑投入使用，但它開拓了單個集裝箱通過展開圍護結構拓展內部空間的可能性。

隨后，設計師 Adam Kalkin 又與項目的投資商 Illy Caffé 合作，使用 Push Button House 模型建造了一個展示店面，并在第52屆威尼斯雙年展商展出，這個項目獲得了很高的評價。2007年，Illy Caffé 再度邀請 Adam Kalkin，設計了 Push Button House II，于2007年11月28日至12月29日期間將其放在紐約市哥倫比亞環形廣場的時代華納中心進行展示，以顯示 Illy Caffé 對藝術以及可持續發展的關注和這一品牌的家居化營銷策略。Push Button House II 在原來 Push Button House 的基礎上又進行了調整，改變了箱體的展開方式。Push Button House II 對箱體的劃分不再以4面側墻為基本單元，而是拋棄了對集裝箱本身結構邏輯的考慮，將其視為一個混沌的整體劃分為5個部分，每個部分形成一個功能區。通過這種劃分方式，展開后的各部分帶有部分圍合構件，看起來更接近一個房間（圖 3-11）。

Push Button House II,集裝箱房屋,集裝箱建筑,集裝箱住宅,集裝箱活動房,住人集裝箱

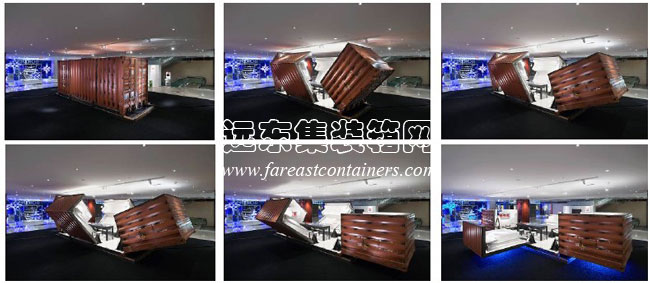

圖 3-11 Push Button House II

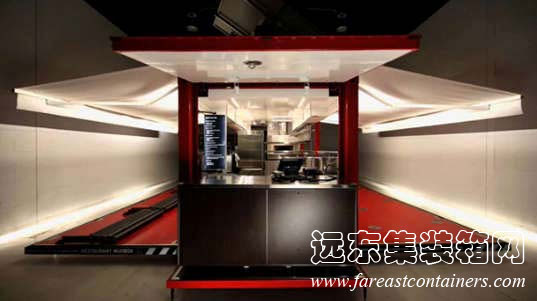

Müvbox

這是一個單箱體集裝箱快餐廳，坐落在加拿大蒙特利爾市的舊碼頭上，當然，由于這是一座可移動餐廳，經營者可以選擇將它移動到任何合適的地點。餐廳由 Adam Kalkin 設計，概念是希望通過一種現代的語言來傳遞傳統餐廳的形象，設計師最終使用一個20英尺集裝箱實現了這一想法?？梢哉f(shuō)，Müvbox 是 Adam Kalkin 將 Push Button House 模型在實際建筑項目上的成功應用。

這個集裝箱餐廳帶有一個廚房，通過空間拓展手段可以提供28張座椅。箱體有3面墻體可以打開。長向的縱墻從頂部打開，鋪在地上形成室外地板，配合頂部外加的遮陽篷，建筑獲得了額外的半室外使用空間；而盡端的一面山墻則可以從底部打開，向上抬起變?yōu)檎陉?yáng)構件。每當夜晚降臨餐廳停止服務的時候，集裝箱的幾面墻體可以完全關閉密實，收起過程只需要2分鐘，通過一個按鍵即可自動完成。而每次展開箱體并安裝好所有的附加構件只需要3-4個人共同作業15分鐘即可完成。

可以看到，從概念性的 Push Button House 展示模型到更接近于實際建筑的 Müvbox，設計師在箱體的改造以及展開方式上逐漸確定了一些更容易操作且更能夠保證結構效率的作法。首先，在 Müvbox 這個項目中，箱體的展開方式還是遵循了集裝箱的結構邏輯，保持了集裝箱框架的完整，以各個面的墻體為基本單位進行展開。其次，家具則不再固定在側墻上，而是等墻體完全打開固定后再通過人手布置桌椅。另外，為了遮陽與擋雨的需要，又增設了遮陽篷等附加設施，可以在箱體打開后通過人手安裝。

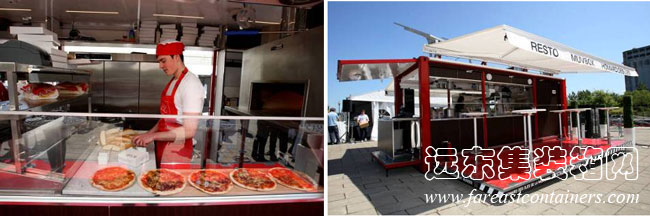

餐廳的招牌菜品是來自馬格達倫群島的龍蝦，箱體表面的紅白相間并搭配黑色細線條的繪畫向外界傳達了這一信息。餐廳建成后非常受歡迎，顧客絡(luò )繹不絕，每個經過的人都會(huì )被這座建筑的現代形象所吸引，而這一形象正是來自于集裝箱這種工業化制品所傳達的符號意義。當然，建筑的成功也來自于設計師賦予這座建筑的開放性與服務形象。由于建筑向多個方向展開，而且箱體內的空間本來就不大，視線可以從建筑的一側穿透到另外一側，因此，建筑具有一種非常友好的形象，就像是一位竭盡其所能為顧客提供最徹底的服務的侍者（圖 3-12）。

Müvbox 餐廳,集裝箱房屋,集裝箱建筑,集裝箱住宅,集裝箱活動房,住人集裝箱
